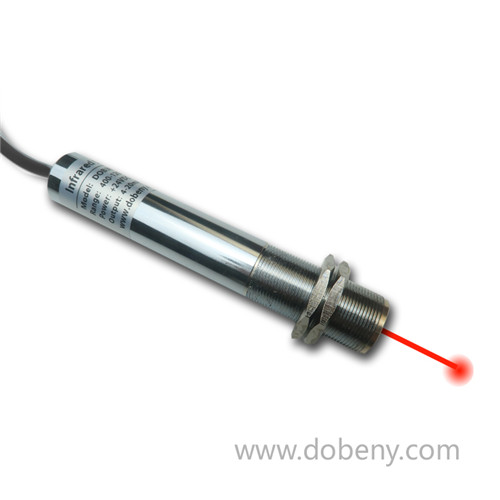

同轴激光瞄准在线式红外测温仪

1.同轴激光瞄准在线式红外测温仪产品介绍：

东本DoBeny感谢您选择东本L系列在线式同轴激光瞄准红外测温仪。
红外测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是红外测温仪最大的优点，使用户可以方便地测量难以接近或移动的目标。
东本L系列红外测温仪为一体化集成式红外测温仪，传感器、光学系统与电子线路共同集成在不锈钢壳体内；L系列红外测温仪易于安装，金属壳体上的标准螺纹可与安装部位快速连接；拥有辐射率可调的功能，比以往固定辐射率的传感器适用范围更广泛。

东本DoBeny的新型微型、高性能同轴激光瞄准红外测温仪，东本L系列特别适用于测温小尺寸高温金属，准确瞄准被测物体，快速方便测量，温度不漂移，具有高重复性和互换性，能有效提高生产速度和质量。

2.同轴激光瞄准在线式红外测温仪应用范围：

同轴激光红外测温仪L系列适用于测量(铸造,烧结、高炉连续铸造加工、锻造、金属包装,高温度热处理、热成形钢面板、真空渗碳精密热处理、高温真空热处理、紧固件热处理、氢脆、热轧机、管材轧机、线材轧机、镀锌退火线、铝钎焊、铝加工、铝溶液等)温度。

3.同轴激光瞄准红外测温仪优点：

· 非接触式

· 信号输出4-20mA

· 和大部分控制器、显示器、温度记录仪连接

· 响应速度快5ms，稳定性高

· 红外线肉眼无法辨别，同轴激光系列可方便用户瞄准被测物体。

4.同轴激光瞄准红外测温仪

技术参数：

型号：IRT-L系列

温度范围:  300~3000℃ （看产品选型表）

供电:  24 VDC

输出： 4-20 mA

距离系数:  30：1

准确度: ±5℃或1% （环温23℃±5℃）

重复性: ±1°C

响应时间:  5 ms

结构: 304不锈钢

尺寸:  ø20 x 107 mm

安装:  2个螺母

线长: 标准2米 (可定制长度)

重量:  400g包括2米线

防护等级： IP65

环境温度:  0 ~50°C (32 ~122°F)

接线方式： 4线制、3线制、2线制（客户可自由切换）

光路图：

尺寸图：

5.同轴激光瞄准红外测温仪工作原理及注意事项：
a、红外测温原理
任何物体都向外辐射红外能量，辐射强度随着温度的变化而变化。红外测温仪一般使用波长在0.8μm-18μm范围内的红外辐射能量。
红外测温仪是一种光电子传感器，它接收红外辐射并将其转化成电信号，经电子线路放大器、线性化、信号处理，显示或输出温度。
b、被测量点的最大距离和尺寸

被测目标的尺寸和红外测温仪的光学特性决定了被测目标和测量头之间的最大距离。为了避免测量误差，被测目标应尽量充满探测头的视场。因此，应保持被测点始终小于被测物体或至少与被测目标相同尺寸。
c、环境温度

东本L系列同轴激光红外测温仪可以在环境温度0-60℃范围内工作。否则，请选用冷却保护套。
d、镜头清洁
仪器的镜头必须保持清洁，避免因粘有灰尘、烟尘等污染物而导致测量误差甚至损坏镜头，若镜头粘有灰尘，可用擦镜纸蘸无水酒精擦拭。
e、电磁干扰
为了防止电磁方面的干扰，请保证以下措施：
请在安装时尽量使红外测温仪远离电磁场源（比如电动机、马达、大功率电缆等），如有必要可加金属套管。
4、安装
a、机械安装
东本L系列同轴红外测温仪金属壳体带M20*1螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调节更加方便。
在调整被测目标与测量头时必须确保光路无遮挡。

6.同轴激光瞄准红外测温仪典型应用：

7.选型方法：

IRT(距离系数)-L(温度范围)A-(线长 )
举例: IRT30-L1200A-02，同轴激光红外测温仪距离系数30:1，400-1200°C，线长2米。
